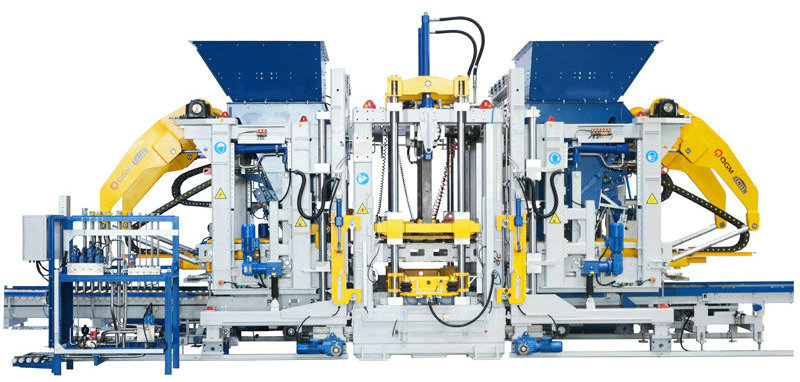

ZN2000C कंक्रीट ब्लक मेसिन

ZN2000C कंक्रीट ब्लक मेसिन एक स्व-विकसित मोडेल हो। यो उच्च स्तरको बुद्धिमत्ता र स्वचालन द्वारा विशेषता हो, र यसले डिजिटलाइजेसन र सूचना प्रणाली जस्ता उच्च-टेक अत्याधुनिक प्रविधिहरूको पूर्ण प्रयोग गर्दछ, जुन नयाँ शहरहरू र स्पन्ज शहरहरूको निर्माणमा व्यापक रूपमा प्रयोग गरिन्छ।

विशेषताहरु:

दोहोरो कम्पन तालिका, आठ सर्वो मोटर्स (वैकल्पिक) शीर्ष उपकरण

सजिलो मर्मतसम्भारको लागि मोड्युलर एसेम्बली थप विविध प्रकारका ईंटहरू उत्पादन गरिन्छ

उच्च क्षमता, उच्च उत्पादकता

प्यालेट आकार 1400x1400/1300mm

गठन क्षेत्र 1320x1350/1250mm

उत्पादन उचाइ 40-500mm

ब्लकहरूको संख्या खोक्रो ईंटहरू: 18 ब्लक/मोल्ड (390x190x190mm)

मानक ईंटहरू: 105 ब्लक/मोल्ड (240x115x53mm)

सडक ईंटहरू: 66 ब्लक/मोल्ड (200x100x60mm)

उपकरण आकार लगभग। १०,०००

लगभग ४,७००

लगभग ३,४००

कम्पन प्रणाली कम्पन तालिकाको अधिकतम उत्तेजना बल: 200/kN

प्रेस हेडको अधिकतम उत्तेजना बल: 40/kN

विद्युतीय मापदण्डहरू कुल शक्ति (सन्दर्भ): 231/kW

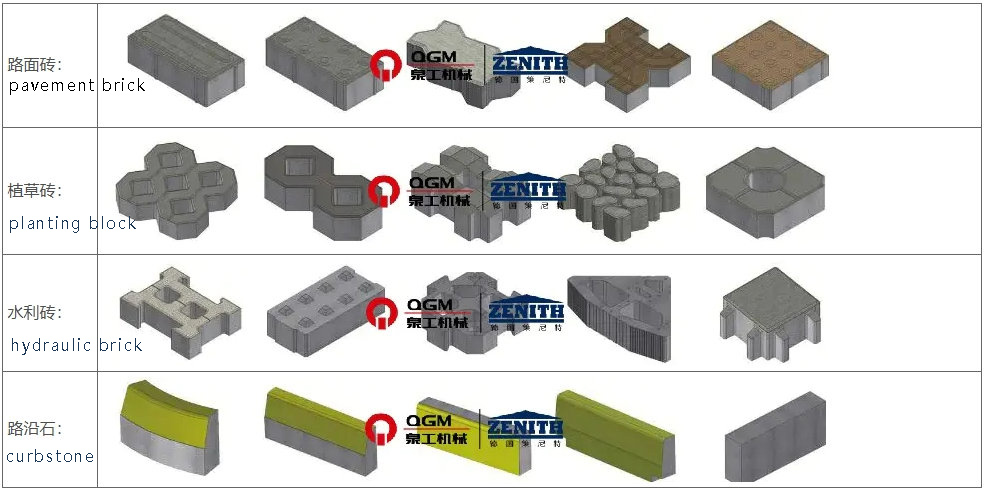

उपकरण द्वारा उत्पादित ईंट नमूनाहरूको योजनाबद्ध रेखाचित्र

प्राविधिक फाइदाहरू

1. जर्मन संस्करणको उच्च गुणस्तर फ्रेम डिजाइन

मेनफ्रेम फ्रेमले जेनिटको पेटेन्ट टेक्नोलोजीद्वारा डिजाइन गरिएको उच्च-शक्तिको वेल्डेड फ्रेम संरचनालाई अपनाउँछ, जुन अनुकूलित विशेष खण्ड स्टिलद्वारा उचित डिजाइन, सम र सुन्दर वेल्डिङको साथ वेल्ड गरिएको छ, र सम्पूर्ण फ्रेमले उच्च गुणस्तर र उच्च स्थिरता सुनिश्चित गर्न उमेरको कम्पन उपचारबाट गुज्र्छ। उन्नत संरचनात्मक डिजाइन प्रक्रियाले मेनफ्रेमलाई विस्तारयोग्य बनाउँछ, र साइड मोल्ड खोल्ने र बन्द गर्ने प्रकार्य, कोर एक्स्ट्र्याक्सन (बोर्ड) प्रकार्य, पोलीस्टायरिन बोर्ड इम्प्लान्टेशन प्रकार्य, आदि पछि थप्न सकिन्छ।

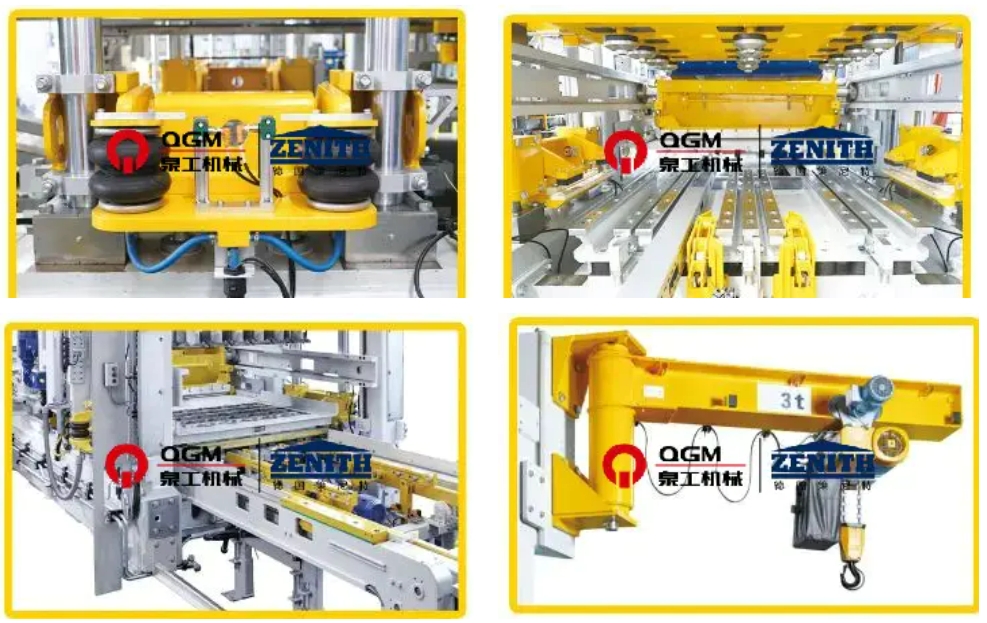

2. स्वचालित द्रुत मोल्ड परिवर्तन प्रणाली

जब मोल्डलाई होस्ट स्थितिमा स्थानान्तरण गरिन्छ, यसको लिफ्टि system प्रणालीले द्रुत मोल्ड परिवर्तन उपकरणमा स्वचालित मोल्ड परिवर्तन महसुस गर्दछ। माथिल्लो र तल्लो मोल्डहरू स्वचालित रूपमा वायमेटिक रूपमा क्ल्याम्प हुन्छन्, जुन सुरक्षित, कुशल, सञ्चालन गर्न सरल र मर्मत गर्न सुविधाजनक छ। यसले मुख्य रूपमा समावेश गर्दछ:

वायमेटिक मोल्ड क्ल्याम्पिङ उपकरण: यसमा मुख्यतया मोल्ड कोष्ठक र दुबै छेउमा वायमेटिक क्ल्याम्पिङ रडहरू हुन्छन्, जसले मोल्डहरूलाई क्ल्याम्प गर्न र फिक्स गर्न र ड्याम्पिङ गर्न मद्दत गर्दछ जब होस्ट मेसिनले प्रि-कम्पन र मुख्य कम्पन गर्दछ, ताकि उत्तम कम्पन प्रभाव प्राप्त गर्न र मोल्डहरूको सेवा जीवनलाई लम्ब्याउन।

वायमेटिक इन्डेन्टर लक गर्ने यन्त्र: इन्डेन्टरलाई क्ल्याम्पिङ यन्त्रले एयरब्यागद्वारा फिक्स गरिएको छ, जसले इन्डेन्टरलाई सजिलै र छिट्टै प्रतिस्थापन गर्न सक्छ, मोल्ड प्रतिस्थापन र स्थापनाको समय छोटो बनाउन सक्छ, र तल्लो मोल्ड फ्रेम र माथिल्लो इन्डेन्टरको सही डकिङ सुनिश्चित गर्दछ।

बिजुली मोल्ड इन्सर्सन यन्त्र: मोल्ड माउन्ट गर्ने यन्त्र मुख्य मेसिनमा मोल्डहरू स्थापना गर्न र इलेक्ट्रिक मोल्ड कोष्ठकको माध्यमबाट मेसिनबाट मोल्डहरू हटाउन र हटाउन प्रयोग गरिन्छ, जुन बजारमा धेरै जसो मोल्डहरूमा लागू गर्न सकिन्छ, र विशेष मोल्ड कोष्ठकहरू विशेष मोल्डहरूको लागि प्रयोग गर्न सकिन्छ।

मोल्ड परिवर्तन गर्ने उपकरण: मुख्य मेसिनको फ्रेममा स्थापना गरिएको, यो मोल्डहरू परिवर्तन गर्दा मोल्डहरू उठाउन र लोड गर्न प्रयोग गरिन्छ, इलेक्ट्रिक चेन होइस्ट र इलेक्ट्रिक हिड्ने उपकरणले सुसज्जित।

3. निर्माण प्रणाली

4. "अल्ट्रा डायनामिक" सर्वो कम्पन प्रणाली:

"अल्ट्रा-डायनामिक" सर्वो कम्पन टेक्नोलोजी एक प्रकारको उच्च-दक्षता, स्व-अनुकूल कम्पन प्रणाली हो जुन विशेष रूपमा ईंट मेसिनहरूको लागि डिजाइन गरिएको हो; सर्वो मोटरले सबैभन्दा कम प्रतिक्रिया समयमा सबैभन्दा छिटो प्रतिक्रिया दिन सक्छ, उच्चतम कम्पन प्रदर्शनलाई महसुस गर्दै, प्रयोग गरिएको सिमेन्टको मात्रा घटाउँदै र उत्पादन चक्र छोटो पार्दै, उच्च-कम्प्याक्ट कंक्रीट उत्पादनहरू उत्पादन गर्न सक्छ; कम्पन प्रणाली लचिलो रूपमा विभिन्न कंक्रीट उत्पादनहरु को आवश्यकताहरु लाई अनुकूलन गर्न सक्छ। सर्वो मोटरले उच्चतम कम्पन कार्यसम्पादन महसुस गर्न छोटो प्रतिक्रिया समयमा सबैभन्दा छिटो प्रतिक्रिया दिन सक्छ, जसले सिमेन्टको मात्रा घटाउन सक्छ, उत्पादन चक्र छोटो बनाउन सक्छ, र उच्च कम्प्याक्ट कंक्रीट उत्पादनहरू उत्पादन गर्न सक्छ; कम्पन प्रणाली लचिलो रूपमा विभिन्न कंक्रीट उत्पादनहरु को उत्पादन आवश्यकताहरु लाई अनुकूलित गर्न सकिन्छ।

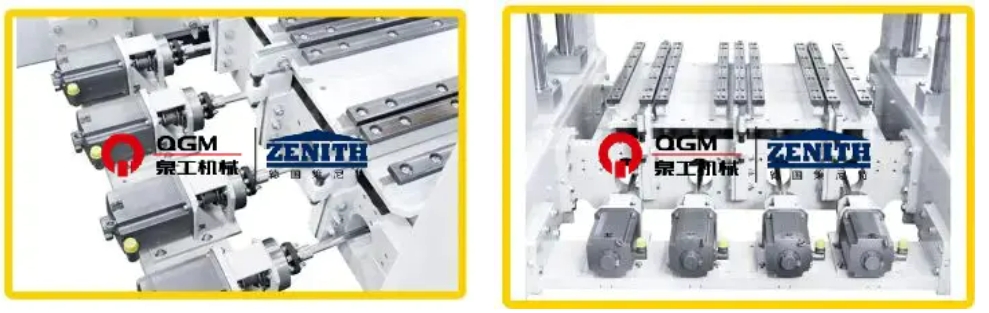

मेकानिकल ब्यालेन्सको साथ 8 कम्पन एकाइहरू 8 सर्वो ड्राइभहरूद्वारा व्यक्तिगत रूपमा सेट गरियो;

8 सर्वो मोटरहरू, व्यक्तिगत रूपमा मोटर समर्थनको बाह्य कम्पन अलगाव बीमहरूमा माउन्ट गरिएको;

5. सटीक सर्वो नियन्त्रण प्रणाली

संकेत प्रतिक्रिया मार्फत, कम्पनको चरण र गति नियन्त्रण गर्नुहोस्, सिङ्क्रोनाइज गति नियन्त्रण, उच्च-गति स्ट्यान्डबाइ, छोटो अवधिमा कम्पन र कम्पन उन्मूलन पूरा गर्न सकिन्छ, मोल्डिङ चक्रलाई छोटो बनाउन मद्दत गर्न र राम्रो ब्रेकिङ प्रभाव। स्थिति र गति डबल क्लोज-लूप मार्फत, उत्तेजना बलले ठाडो दिशामा मात्र कार्य गर्दछ, प्रभावकारी उत्तेजना बललाई अधिकतम बनाउनुहोस्, र एकै समयमा मेसिनमा तेर्सो उत्तेजना बल क्षतिबाट बच्न, उपकरणको सेवा जीवन लम्ब्याउनुहोस्, र विभिन्न उत्पादन आवश्यकताहरूका लागि विभिन्न सेटिङहरू बनाउन सक्षम हुनुहोस्, र उच्च गुणस्तरका उत्पादनहरू उत्पादन गर्नुहोस्।

प्रेस हेड, मोल्ड फ्रेम, समग्र कार र कपडा कार स्पूल प्रतिक्रिया संग समानुपातिक दिशात्मक भल्भ द्वारा नियन्त्रण गरिन्छ, जसमा छिटो प्रतिक्रिया समय छ; विस्थापन सेन्सर/इन्कोडर-पीएलसी-आनुपातिक दिशात्मक भल्भ-सिलिन्डरको बन्द-लूप नियन्त्रण मोड अपनाइन्छ, जसले नियन्त्रणलाई अझ सटीक बनाउँछ, र सिलिन्डरको कार्य छिटो र अधिक स्थिर बनाउँछ; हाइड्रोलिक स्टेशनले चर पिस्टन पम्प अपनाउँछ, जसले दबाबको तेललाई आउटपुट गर्दैन र पम्प अनलोड गर्दछ जब हाइड्रोलिक प्रणाली ऊर्जा खपत कम गर्न सेट दबावमा पुग्छ; हाइड्रोलिक स्टेशनले एक्युमुलेटर सहायक तेल आपूर्ति अपनाउँछ, जसले ऊर्जा खपत कम गर्दछ; र हाइड्रोलिक स्टेशनले एक्युमुलेटर सहायक तेल आपूर्ति अपनाउँछ, जसले ऊर्जा खपत घटाउँछ र ऊर्जा खपत घटाउँछ। हाइड्रोलिक स्टेशनले एक्युमुलेटर सहायक तेल आपूर्ति अपनाउँछ, जुन एकै समयमा धेरै कार्यहरूको लागि प्रयोग गर्न सकिन्छ, र हाइड्रोलिक प्रणालीको दबाब स्थिर छ; हाइड्रोलिक प्रणालीमा प्रेसर सेन्सरहरू छन्, जुन सजिलै हेर्नको लागि सञ्चालन प्यानलमा प्रदर्शन गर्न सकिन्छ; हाइड्रोलिक प्रणालीमा तापक्रम सेन्सरहरू, कूलरहरू र हीटरहरू छन्, जसले तेलको तापक्रमलाई प्रभावकारी रूपमा नियन्त्रण गर्न सक्छ, ताकि हाइड्रोलिक तेलको राम्रो प्रदर्शन हुन्छ।

6. हाइड्रोलिक प्रणाली
